產品介紹

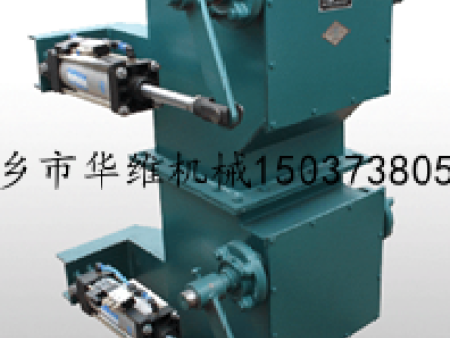

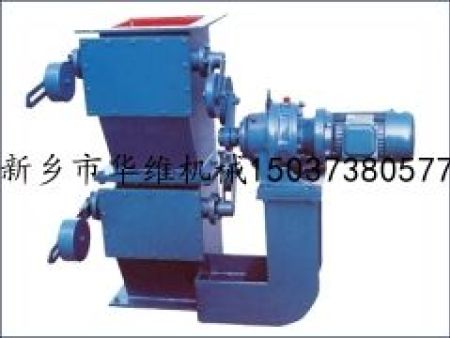

電動雙層翻板閥
一、產品介紹
QDZ電動雙層翻板閥（也稱雙閥式氣鎖器，雙重鎖氣閥或電動雙板給料閥等）用于稀相低正壓（小于0.15MPA）或負壓氣力輸送粉粒體物料的系統中，它利用上下閥門的不同時開關使設備中間始終有一層閥板處于關閉隔斷狀態來防止空氣竄流，以達到設備即能連續脈動給料的同時又具有鎖氣的功能，以滿足氣力輸送粉粒體物料的要求。
用于小于0.15MPA低正壓稀相氣流輸送的電動雙板卸料器的供或貨范圍包括：外殼，上給料閥，下給料閥，電機-減速機。
用于負壓氣流輸送的電動雙板卸料器的供或貨范圍包括：外殼，上給料閥，下給料閥和自動控制系統。
QDZ系列電動雙層翻板閥法蘭形狀可以是圓形或方形。
QDZ系列電動雙層翻板閥用于氣力輸送粉體物料系統，同時也可以用于一般的有壓差的脈動卸料場合。
適用介質 工作溫度 卸灰量 干燥粉塵 150℃ 1.5-300m3/h 二、外形圖
三、技術參數表
DN D1 D H H1 L n-d 卸灰能力m3/h 傳動裝置型號 開閉頻率次/min 功率kw 150 196 226 460 1400 6-Φ11 1.5~2 BWY-15-59 25 0.6 200 245 280 580 1500 8-Φ11 4~5 BWY-15-59 25 0.6 220 265 300 580 1540 8-Φ11 5~7 BWY-15-59 25 0.6 250 300 340 580 1610 12-Φ11 5~8 BWY-15-59 21 0.8 300 350 390 620 1840 12-Φ13 7~12 BWY-15-59 21 1.1 320 370 410 700 1980 12-Φ13 9~15 BWY-15-59 21 1.1 400 450 490 800 660 2060 12-Φ13 12~15 BWY-15-59 12 1.66 450 500 540 800 740 2180 12-Φ13 16~34 BWY-15-59 12 1.66 500 560 600 950 800 2210 12-Φ13 20~45 BWY-15-59 12 1.66 600 660 700 920 2310 16-Φ13 34~72 BWY-15-59 12 3.18 720 780 820 1060 2380 16-Φ13 51~110 BWY-15-59 12 3.18 800 870 920 1150 2420 16-Φ13 77~160 BWY-15-59 12 3.18 1000 1080 1140 1450 2640 20-Φ18 150~300 BWY-15-59 8 4.3 定貨時請注明物料名稱，能力,粒度，使用條件（壓力溫度）和法蘭形狀尺寸（可以是圓形和方形）等。
